Relevés terrestres

Matériel GNSS pour des acquisitions topographiques

Géodunes met à disposition son matériel GNSS pour l’ensemble de ses prestations nécessitant une acquisition topographique (MNT, profils, relevé d’ouvrage, prise de GCP drone, bathymétrie etc.)

Les équipements de relevé terrestre pour l’analyse des environnements littoraux offrent bien des avantages, tels que la précision, l’efficacité, la flexibilité, l’intégration de données, la traçabilité et la répétabilité des mesures.

Ce matériel permet la collecte de données dans diverses conditions et assure une intégration aisée avec des logiciels d’analyse réduisant les coûts opérationnels à long terme.

Matériel GNSS pour des acquisitions topographiques

Le système mondial de navigation par satellite (GNSS) est un système qui permet de prendre des mesures topographiques n’importe où dans le monde. La technologie utilisée pour les levés géodésiques GNSS est aujourd’hui la solution portable la plus pratique et efficace en milieu difficile. Nous utilisons ce matériel pour tous nos relevés terrestres qu’ils soient ponctuelles (prise de cibles, relevés d’ouvrage) ou à grande échelle, montés sur des moyens de locomotion bas carbone (Roulette et Vélo).

Trimble R8S

Antenne mobile DGPS GNSS connecté à un réseau de correction RTK (Orphéon) assurant une précision de 2-3 cm.

Avantages

Le Trimble R8s intègre en un seul et unique dispositif le récepteur GNSS, l’antenne, la radio 450 MHz interne et la batterie, le tout dans un format compact et pratique. Il permet de choisir une configuration adaptée à l’utilisation prévue, qu’il s’agisse de levés statiques GNSS ou d’utilisation en tant que station de base ou récepteur mobile, voire les deux en même temps.

Ce matériel de relevé topographique bénéficie des dernières avancées technologiques GNSS dans un système léger, robuste et sans fil pour une prise de mesure sur tout type de terrain.

Caractéristiques

  • Une puissante solution à 440 canaux associée à la technologie Trimble 360 qui assure le suivi des satellites le plus efficace
  • La prise en charge globale de toutes les constellations GNSS actuelles et futures et tous les systèmes de renforcement satellitaire
  • Des options de communication sans fil pour la connexion au contrôleur
  • Intégration simple avec les stations totales Trimble et la station totale scanner Trimble SX10
  • Compatibilité avec le logiciel de terrain Trimble Access sur Trimble TSC3, Trimble T10, Trimble Tablet, Trimble CU ou Trimble Slate pour une solution de terrain leader
Antenne mobile DGPS GNSS Trimble R8S
Installation du Emlid RS2+ en mode base
Installation du Emlid RS2+ en mode base

Emlid Reach RS2+

L’Emlid sert de station de base à nos relevés par drone et/ou terrestres.
Il améliore la précision de nos acquisitions, en particulier pour les relevés LiDAR effectués avec le Matrice 300. Cette solution est particulièrement utile dans les zones où le réseau de correction est difficilement accessible.

Avantages

Le Reach RS2+ d’Emlid est un récepteur GNSS RTK multi-bande offrant une précision centimétrique pour la topographie et la cartographie.
Équipé d’un modem LTE, il prend en charge une base jusqu’à 100 km et offre des mises à jour jusqu’à 10 Hz. Le dispositif fournit rapidement des solutions précises et maintient une performance robuste même dans des conditions difficiles. Il est compatible avec divers systèmes de coordonnées et logiciels de SIG et de CAO.

Caractéristiques

Ses principales caractéristiques incluent une connectivité LTE globale, une compatibilité avec divers systèmes de coordonnées et logiciels, une autonomie prolongée, une conception robuste et une radio LoRa pour une portée étendue.

  • Modem LTE intégré pour une connectivité accrue.
  • GPS/QZSS, GLONASS, BeiDou et Galileo.
  • Capacité de journalisation de 160+ jours à 1 Hz.
  • Autonomie jusqu’à 22 heures en mode de journalisation statique et 16 heures en tant que rover LTE.
  • Compatible avec plusieurs applications de topographie et de SIG : Emlid Flow, FieldGenius pour Android, ESRI Collector et QField.
  • Fiabilité et conception robuste et résistante aux chocs, avec une protection IP67 contre l’eau et la poussière.
  • Radio LoRa pour une connectivité longue portée jusqu’à 8 km.

Trimble Catalyst DA2

Une solution similaire au Trimble R8S adaptée à un déploiement rapide et un encombrement moindre sur le terrain permettant des relevés rapides tout en conservant une précision centimétrique.

L’instrument est connecté à un réseau de correction spécifique dont la couverture est nationale.

Avantages

Le Catalyst DA2 prend en charge plusieurs bandes pour tous les systèmes GNSS mondiaux et régionaux, notamment GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC/IRNSS, SBAS et MSS/L-Band.

Le récepteur GNSS Trimble DA2 est un récepteur GNSS léger qui s’associe au service Catalyst pour fournir des données de localisation précises lors de relevés topographiques, même dans des environnements GNSS difficiles.

Caractéristiques principales

  • Précision GNSS submétrique et centimétrique précise
  • Multi-fréquence à capacité (L1/L2/L5/MSS)
  • Optimisé par la technologie de positionnement GNSS Trimble ProPoint™
  • Prise en charge de tous les systèles FNSS mondiaux
Relevé terrestre avec Antenne mobile DGPS GNSS  Trimble Catalyst DA2

Découvrez le projet collaboratif Coastsnap !

Le système CoastSnap est un outil simple de suivi participatif du trait de côte, à partir d’un support pour smartphone positionné sur des sites stratégiques.

Cet outil permet aux gestionnaires de suivre en quasi temps réel leur littoral et de mettre en avant leurs actions auprès de la population.

coastsnap dunkerque

Relevés terrestres : Atouts des équipements techniques

Précision

Ces équipements permettent d’obtenir des mesures très précises des caractéristiques géomorphologiques, hydrographiques et topographiques des zones littorales.

Efficacité

Les équipements modernes de relevé terrestre permettent de couvrir de vastes zones rapidement avec un gain de temps significatif.

Flexibilité

Ils peuvent être utilisés dans diverses conditions environnementales et sur différents types de terrains afin de pouvoir collecter des données précises sur une variété de sites littoraux.

Intégration de données

Les données collectées à l’aide d’équipements de relevé terrestre peuvent être facilement intégrées dans des systèmes d’information géographique (SIG) et des logiciels de modélisation. C’est un réel avantage qui facilite l’analyse et la visualisation des données.

Traçabilité et répétabilité

Ces équipements enregistrent les données de manière numérique, ce qui facilite leur stockage, leur partage et leur analyse ultérieure. Les mesures effectuées à l’aide de ce type d’équipements sont répétables, ce qui permet de surveiller les changements environnementaux au fil du temps.

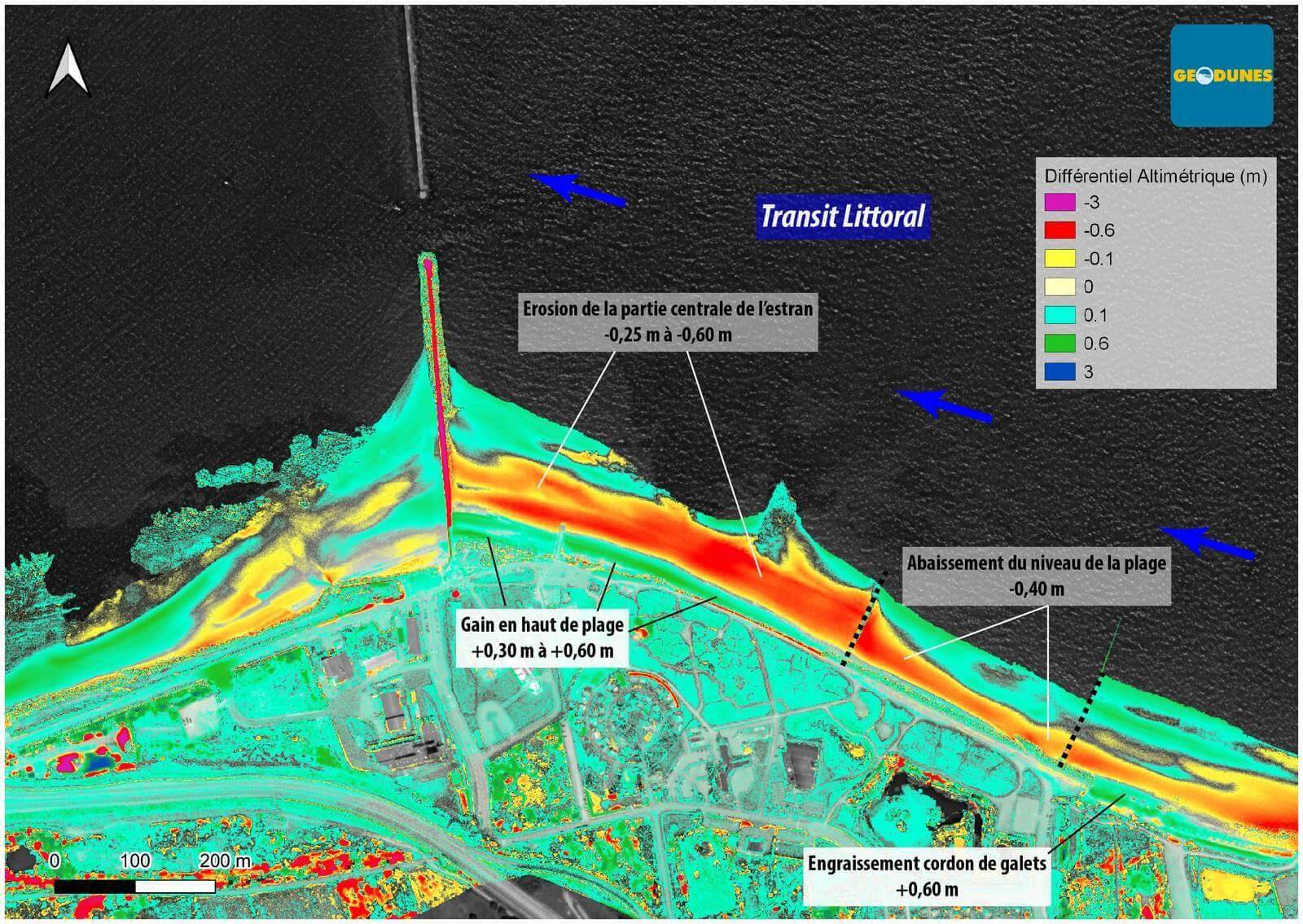

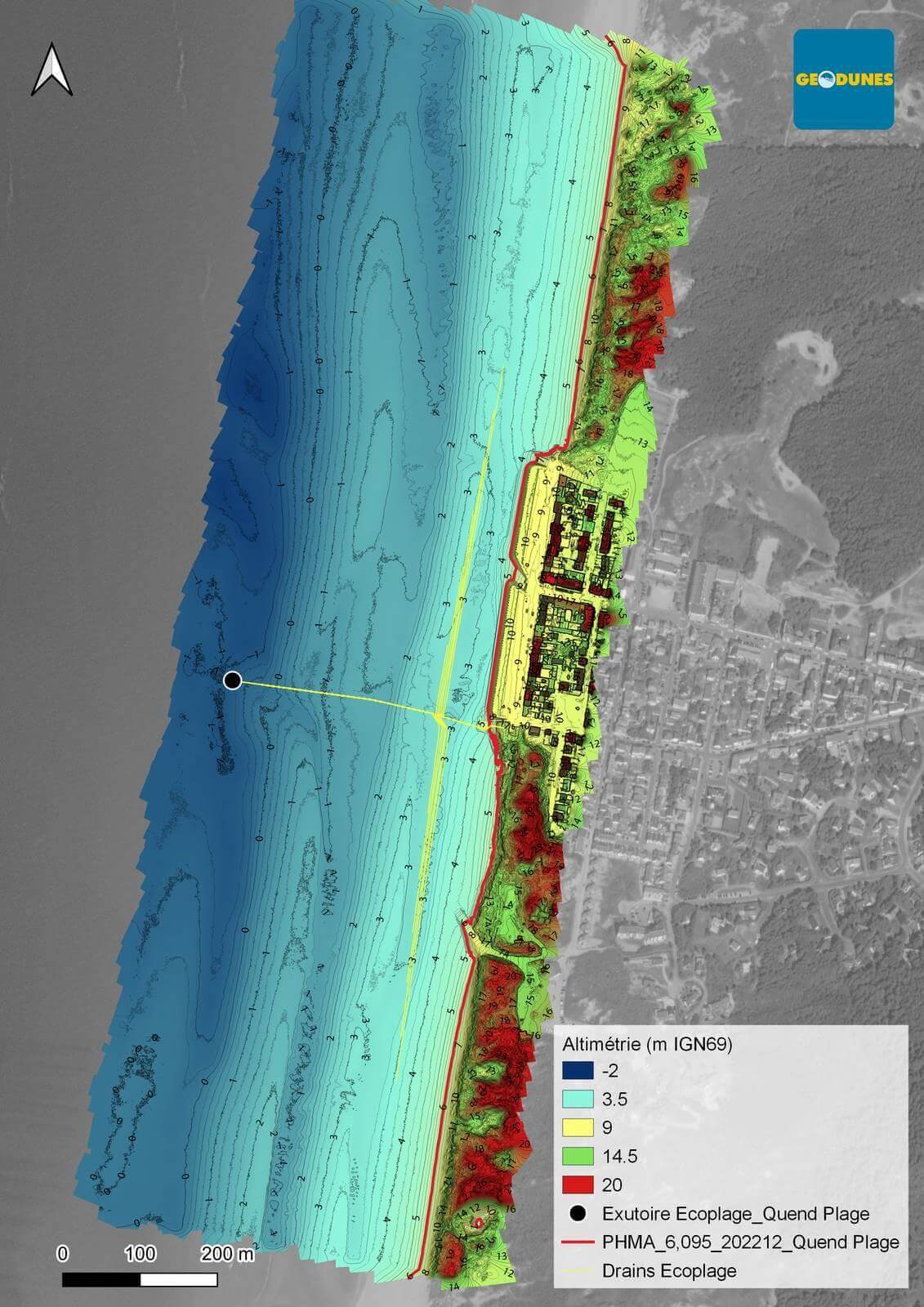

Exemples de rendus
