Depuis 2016, Géodunes s’est spécialisé dans l’acquisition de données topographiques par drone et grâce à la méthode de photogrammétrie. En 2022, Géodunes complète son parc avec un drone lidar.
Géodunes possède plusieurs drones pour des missions d’acquisitions ayant des objectifs bien distincts. L’équipement utilisé permet de répondre à tout type de relevé topographique par drone.
Acquisitions topographiques par drone
Les équipements de relevé aérien par drone présentent de nombreux avantages pour l’analyse des environnements littoraux. Ils permettent un accès aisé aux zones difficiles, une collecte rapide et efficace de données précises et une grande flexibilité dans l’utilisation de différents capteurs. De plus, ils facilitent le suivi temporel, réduisent l’impact environnemental et rendent possible la création de modèles 3D pour une analyse approfondie.
Dji Matrice 300 + LiDAR L1

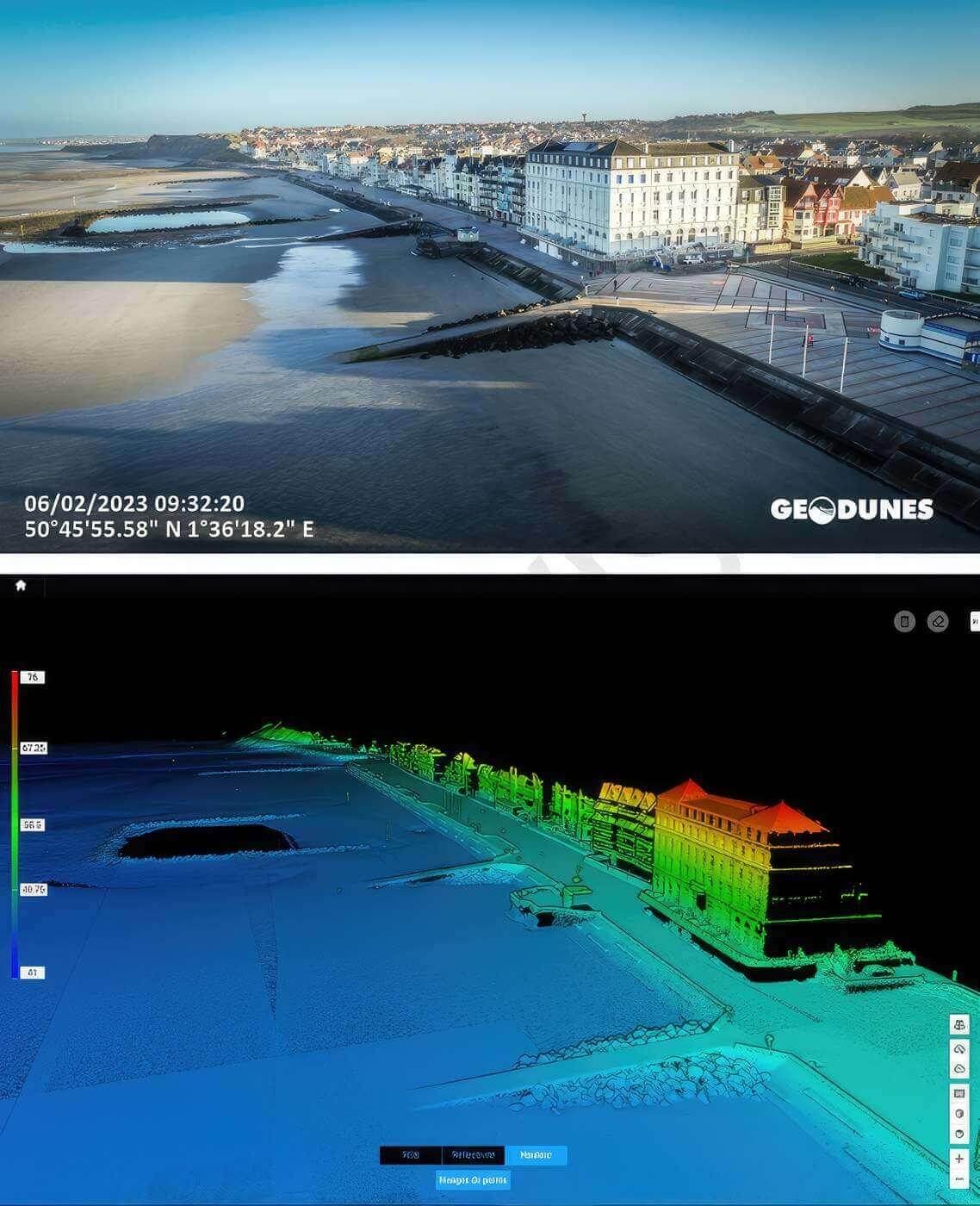

Acquis en 2022, ce drone haute performance embarque un capteur LiDAR Zenmuse L1 permettant de générer un nuage de point dense de plusieurs millions de points.
Contrairement à la photogrammétrie, le Lidar permet de traverser le couvert végétal et d’obtenir la surface topographique en milieu forestier ou boisé. Connecté à un réseau de correction RTK, la précision des datas est du même ordre de grandeur que pour la photogrammétrie.
À noter que ce drone peut être également utilisé en mode photogrammétrie si nécessaire.
Drone DJI Matrice 300 RTK : avantages et caractéristiques
Le DJI Matrice 300 RTK est un drone industriel performant et fiable, offrant une autonomie de vol d’environ une heure. Il est doté de capacités avancées d’intelligence artificielle et de détection d’obstacles dans 6 directions.
LiDAR DJI Zenmuse L1 : avantages et caractéristiques
Le DJI L1 est une réponse technique pertinente et simple à mettre en œuvre pour les missions de cartographie, topographie et photogrammétrie.
Le L1 est un LiDAR polyvalent offre plusieurs avantages et points clés :
- Intégration de la technologie Livox Lidar, une unité de traitement d’image de haute précision et une caméra avec un CMOS de 1 pouce pour une solution complète d’acquisition de données 3D en temps réel.
- Déploiement rapide et portée de 450m.
- Compatible avec le DJI Matrice 300 RTK, conçu pour les environnements difficiles.
- Acquisition précise et efficace, permettant de générer des nuages de points en couleur en temps réel et d’acquérir jusqu’à 2 km² de données en un seul vol.
- Fonctionnalités avancées pour la création de nuages de points en temps réel, vérification de la qualité du travail sur le terrain, prise de mesures et création d’annotations directement sur le Smart Controller Enterprise.
- Reconstruction 3D simplifiée avec DJI Terra pour générer sans effort des modèles reconstruits et des rapports de précision.
Performance du LiDAR L1
- Nombre de points : Retour unique : 240 000 pts/s; Retour multiple : 480 000 pts/s
- Précision du système : Horizontale : 10 cm à 50 m ; Verticale : 5 cm à 50 m
- Précision de la télémétrie : 3 cm à 100 m
- Montant maximum des retours pris en charge : 3
- Modes de balayage : Mode de balayage de lignes répétitif, mode de balayage pétale non répétitif
- Champ de vision : Balayage de ligne répétitif : 70.4°×4.5°； Balayage non répétitif : 70.4°×77.2°
Ebee Sensefly
Aile volante de – 2kg, elle constitue notre outil privilégié pour les acquisitions en domaine littoral sur de grandes superficies.
Avantages
Il est possible de lever un linéaire important de trait de côte ou des surfaces de l’ordre de 50 Ha en un seul vol grace à son autonomie supérieure.
Avec un capteur SODA de 20 Mpx, la qualité des rendus et sa capacité à être connecté à un réseau de correction RTK assurent une acquisition de data de haute précision (5 cm) (exemple orthophoto + photo du drone).
Cette option RTK permet un géoréférencement précis sans avoir recours à des points de calage au sol, rendant le drone encore plus polyvalent pour différentes applications. Son niveau de sécurité exceptionnel en fait un choix idéal pour de nombreuses missions de relevé.
Caractéristiques principales
- Production d’orthophotos de précision et de grande résolution
- Production de Modèles Numériques 3D (MNS et MNT)
- Précision absolue : jusqu’à 3 cm en XY et 5 cm en Z avec Option RTK activée ou utilisation de GCPs
- Propulsion électrique (silencieuse)
- Vol à faible altitude (50 à 120 m)
- Vitesse en vol : 40 à 110 km/h
- Communications et contrôle jusqu’à 3 km (nominal) et jusqu’à 8 km en fonction des conditions environnementales
Exemple de rendu avec le Dji Phantom IV Pro : littoral de Ste Cécile
Topographie disponible sur le compte Sketchfab de Géodunes
Dji Phantom 4 Pro

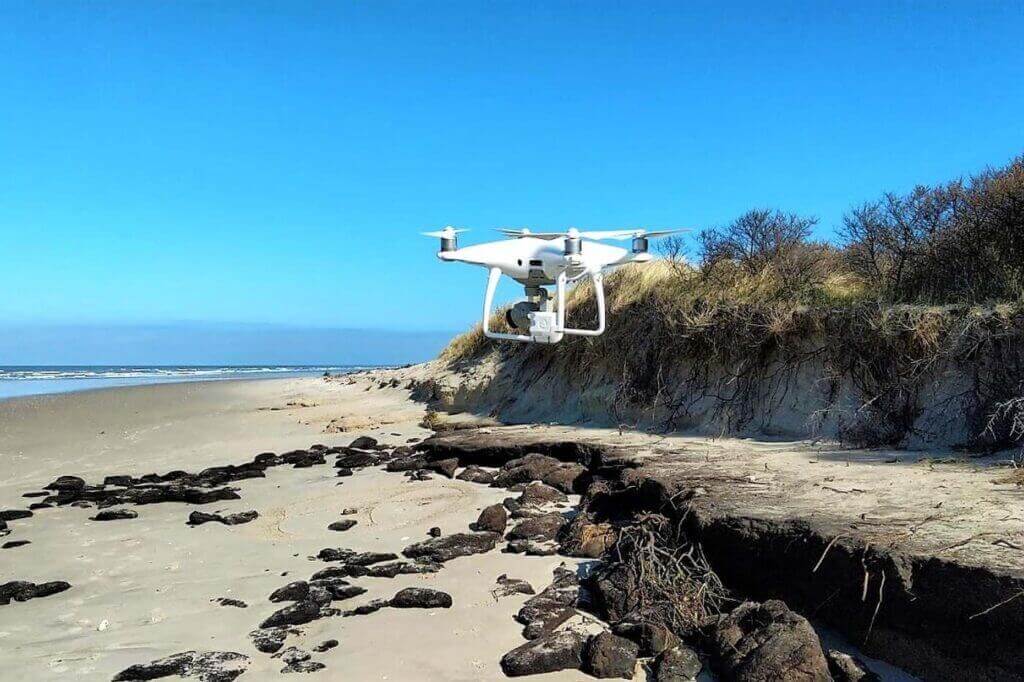

Moins de 2 kg, le phantom est utilisé pour les missions de photographie urbaines ou nécessitant une qualité supérieure au Mini Air 2. Nous l’utilisons par ailleurs pour de l’acquisition photogrammétrique dans des environnements complexes et/ou pour les petites superficies (<10 Ha)
Avantages
Le Phantom 4 Pro surpasse l’ancienne génération en termes d’autonomie et d’imagerie. La caméra est capable de filmer en 4K/60 ips avec un débit de 100 Mb/s. Le système FlightAutonomy intègre des capteurs optiques supplémentaires, améliorant la détection d’obstacles. La transmission vidéo HD Lightbridge offre une portée maximale de 7 km. Enfin, l’appareil dispose d’une batterie de vol intelligente offrant une autonomie de 30 minutes.
Caractéristiques
Ses principales caractéristiques incluent une connectivité LTE globale, une compatibilité avec divers systèmes de coordonnées et logiciels, une autonomie prolongée, une conception robuste et une radio LoRa pour une portée étendue.
- Caméra 4K/60 ips, débit de 100 Mb/s,
- Capteur 20 mégapixels.
- Transmission vidéo HD Lightbridge : portée maximale de 7 km.
- Nouveaux modes de vol intelligents : AR Route, TapFly Backward, ActiveTrack, Gesture, Draw, Narrow Sensing, et algorithmes RTH améliorés.
- Vitesse de vol jusqu’à 50 km/h avec détection d’obstacles active.
- Radiocommande améliorée : passage entre fréquences 2,4 GHz et 5,8 GHz, portée maximale de 7 km et mise au point automatique.
- Stockage des données sur cartes Micro SD
Dji Mini Air 2
Avec un poids inférieur à 250 g, ce drone est utilisé avant tout pour la prise de vue d’illustration lors de nos diverses missions. Facile à déployer et avec peu de contraintes réglementaires, il assure des clichés en Full HD ainsi que des vidéos 4K.
Avantages
Le DJI Mini 2 est un drone léger, compact et puissant, idéal pour immortaliser vos voyages et souvenirs. Pesant moins de 249 g, il offre une grande autonomie de 31 minutes, résiste aux vents de niveau 5 et permet de capturer des images en 4K avec sa nacelle à 3 axes.
Grâce à la transmission vidéo OcuSync 2.0, il peut transmettre des vidéos HD jusqu’à 10 km. Le drone dispose également de fonctionnalités de prise de vue avancées telles que le zoom 4x, QuickShots et panoramas, pour des résultats professionnels. L’application DJI Fly facilite le pilotage et la création grâce à ses fonctions intelligentes et d’optimisation d’images.
Caractéristiques
- Ultra léger et portable
- Durée de vol max. 31 min
- Plafond pratique : 4 000 m
- Vitesse d’ascension jusqu’à 5 m/sec
- Vitesse max jusqu’à 16 m /sec
- Transmission vidéo 10 km
- Résistance au vent niveau 5 sur l’échelle de Beaufort
- Vidéo 4K pour une qualité optimale
- Système de transmission vidéo
- Qualité de l’aperçu en direct, débit binaire max. et latence
- Capteur photo CMOS 1/2,3″ de 12 MP
- Système mondial de navigation par satellite (GNSS) : GPS + GLONASS + Galileo
Exemple de vidéo avec Dji Mini Air 2
Relevés Aériens et DRONES : Atouts de ces équipements techniques
Accès facilité et efficacité
Les drones peuvent accéder à des zones difficiles d’accès ou dangereuses pour les équipes de terrain, telles que les falaises, les plages rocheuses ou les zones au sol instable. Ils permettent de couvrir de vastes étendues rapidement, permettant de collecter des données sur de grandes surfaces en un temps limité.
Précision et résolution
Les capteurs embarqués sur les drones, tels que les caméras haute définition et les LiDAR, fournissent des données précises et détaillées sur l’environnement littoral.
Impact environnemental réduit
Les drones ont un impact environnemental minimal, car ils ne perturbent pas les écosystèmes et les espèces présentes dans les zones d’étude.
Analyse et visualisation 3D
Les données collectées par les drones permettent de créer des modèles numériques de terrain (MNT) et des modèles 3D détaillés, facilitant l’analyse et la compréhension des processus littoraux.
Flexibilité
Les drones peuvent être équipés de différents capteurs et instruments, permettant de collecter divers types de données en fonction des besoins du projet (photogrammétrie, thermographie, spectrométrie, etc.).
Suivi temporel
Les drones facilitent le suivi régulier des évolutions du littoral, en fournissant des données comparables dans le temps.
